压制钢丝绳索具分类及应用

文章出处：未知责任编辑：人气： -发表时间：2021-02-14【大中小】

钢丝绳索具是由钢丝绳经过钢丝绳压套机的压制加工而成，主要用于吊装、牵引、拉紧和承载。

压制索具破断力能达到钢丝绳最小破断力的90%日，在相同钢丝绳直径条件下，压制钢丝绳索具的整体强度比插编钢丝绳索具的强度高1.2倍。压制钢丝绳索具具有承载性能高、耐磨性好、使用寿命长、自重轻、工作平稳、整根不易突然折断等特点，广泛应用于钢铁、化工、运输、港口、建筑等行业。

1压制钢丝绳索具分类

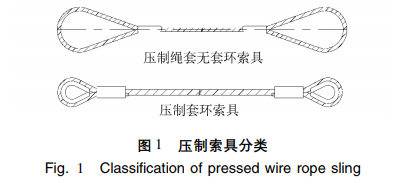

压制钢丝绳索具根据结构可以分为两大类：压制铝管索具和压制钢套索具，压制铝管索具中绳套的套长一般为套宽的2倍-3，铝管的规格可根据钢丝绳直径的大小进行选择。GB/T6946-2008《钢丝绳铝合金压制接头》中对铝管的基本参数有明确的规定。通常用的铝管有2种，德标铝管和国标铝管，如果没有特殊要求，优先选用国标铝管进行压制。国标铝管的长度比德标铝管的长度要长，但两者的固结率相同。压制铝管索具通常有2种形式，压制绳套无套环索具和压制套环索具，如图1所示。可以根据钢丝绳的直径选择相应的套环。

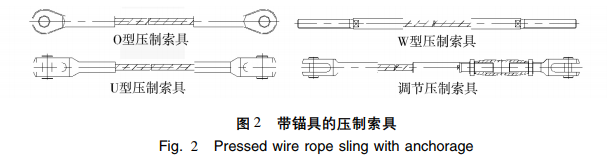

压制钢套索具根据结构类别，大体可分为0型、U型、W型及调节索具，带锚具的压制索具如图2所示。如果没有特殊要求，索具表面一般镀锌处理，锌层厚度为15~30um0，镀锌后脱氢处理。0型压制索具耳板部位一般不带销轴；U型压制索具耳板部位带有销轴、端盖和开槽沉头螺钉。如果客户有要求，销轴也可以制作成带螺母和开口销形式。接头的尺寸可根据客户的使用要求而定；W型压制索具即为外螺纹压制索具，根据实际需要螺纹杆上可配备相同规格的螺母和垫圈；调节索具都带有调节装置，用来调节索具的长短。调节装置两端的螺母达到紧锁防松作用。如果钢丝绳的规格和结构相同，几种形式的索具根据计算公式得出的压制比也相等。如果索具两端都带锚具，两端锚具的形式根据客户需要可任意组合。调节索具通常一端调节，另一端固定，根据现场使用情况，也可制作成两端调节即双调节的压制索具（图2）。

根据锚具的材料划分，压制钢套索具可分为普通钢压制钢套索具和不锈钢压制钢套索具。不锈钢材质通常选用304/316，相比而言，不锈钢压制钢套索具外表美观，但价格高于普通钢索具，因而应用受到限制。压制钢套的原材料一般采用高强度合金钢制作，常选取20Cr作为原材料（特殊情况下也可选用不锈钢材质），20Cr的化学成分见表1。它是常用的渗碳型塑料模具钢，其淬透性高于20钢，20Cr的低温冲击韧性也较好。由表1可以看出20Cr的含碳量较低，因此和其他材料相比，20Cr更适合于生产压制钢套。

2压制索具的应用

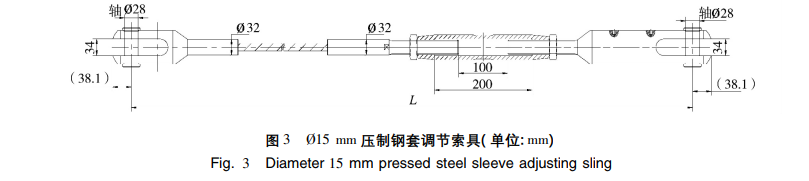

近年来随着压制钢丝绳索具新技术、新工艺的研发，它的应用范围越来越广泛，主要应用于工程桥梁、飞机吊装、海洋海事、玻璃幕墙、体育场等多种行业，这与它能承受的载荷和制作工艺密不可分。压制索具制作工艺简单，锚具便于加工。根据实际使用情况，索具两端的锚具可任意组合。目前压制钢套钢丝绳索具可以加工的钢丝绳直径为36mm以下的索具。压制绳套钢丝绳索具有高达10000t压力的加工设备，可完成钢丝绳直径为190mm以下的索具制作。产品长度误差精确到毫米，并能根据现场使用要求进行索具的非标设计，可以满足各个领域的特殊吊装。如果要求外观美观，防止使用过程中钢丝绳生锈，可选用不锈钢丝绳或者钢丝绳外包PE。同时为了增加防腐性能，压制锚具还可以选用不锈钢（通常采用304/316）制作。巨力索具股份有限公司为某单位制作了015

mm压制钢套调节索具，为了满足吊装要求，材质选用不锈钢，绳体选用不锈钢钢绞线，在减小绳径的同时满足了索具的整体强度。索具形式如图3所示。
